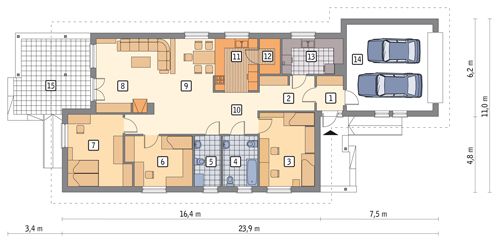

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.7 m2 |
| 2. |
hol |
7.6 m2 |
| 3. |
sypialnia |
15.7 m2 |
| 4. |
łazienka |
6.9 m2 |
| 5. |
łazienka |
5.3 m2 |
| 6. |
sypialnia |
12.5 m2 |
| 7. |
sypialnia |
16.6 m2 |
| 8. |
pokój dzienny |
22.7 m2 |
| 9. |
jadalnia |
8.3 m2 |
| 10. |
korytarz |
17.8 m2 |
| 11. |
kuchnia |
8.7 m2 |
| 12. |
spiżarnia |
2.6 m2 |
| 13. |
kotłownia (z pralnią) |
8.5 m2 |
| 14. |
garaż |
29.5 m2 |
| 15. |
taras |
p. 20.8 m2 |
| RAZEM: |
187.2 m2 |

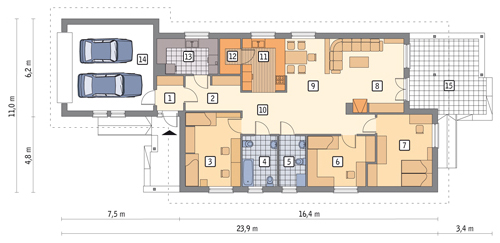

rzut parteru lustro

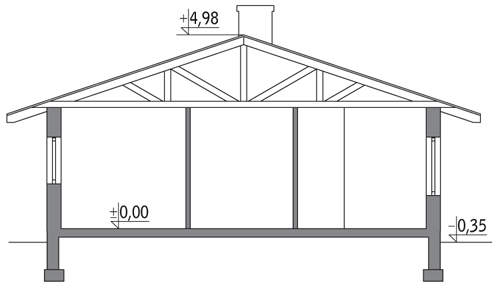

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 18.20 m x 32.80 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 50 cm, wysokości 30 cm (88,58 m) |
13.81 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + polistyren ekstrudowany 6 cm + rapówka + 3 x roztwór asfaltowy |
101.21 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, jednowarstwowe: beton komórkowy 36,5 cm + tynk wewnętrzny |
173.31 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: beton komórkowy 24 cm + tynk obustronnie |
33.74 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 45 cm + polistyren ekstrudowany 6 cm + beton 10 cm + 2 x papa + szlichta betonowa 4 cm + wykończenie podłogi |
168.0 m<sup>2</sup> |
| Strop |
drewniany (dolny pas wiązara dachowego) + folia paroprzepuszczalna + wełna mineralna 17 cm + folia paroizolacyjna + płyta gipsowo-kartonowa |
182.4 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (wiązar dachowy) |
11.37 m<sup>3</sup> |
| Pokrycie dachu |
dachówka bitumiczna + papa dachowa + płyty OSB |
300.9 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
38.31 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (6 szt.) |
6.65 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz, możliwy kocioł na paliwo stałe. Po dostosowaniu na etapie adaptacji, możliwy kocioł na paliwo stałe do 25kW (przy założeniu kotła o wymiarach 70x100x140 cm). Należy przyjąć odległości kotła od ścian zalecane przez producentów, dostosować przewody dymowe i wentylacyjne oraz pomieszczenie do innego rodzaju ogrzewania a skład opału przewidzieć w innym pomieszczeniu lub na zewnątrz budynku. |
|
