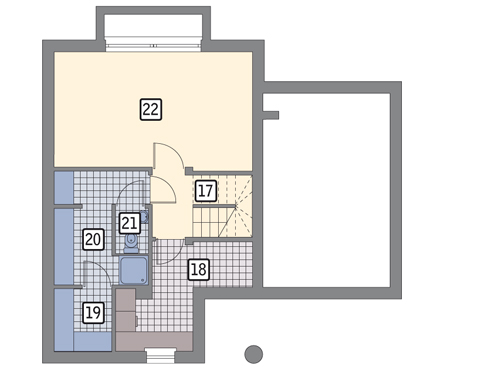

rzut piwnicy
Opis i metraż pomieszczeń
| 1. |
korytarz |
3.7 m2 |
| 2. |
pom. gosp. |
8.8 m2 |
| 3. |
sauna |
3.5 m2 |
| 4. |
łazienka |
8.1 m2 |
| 5. |
wc |
1.3 m2 |
| 6. |
pokój hobby |
21.7 m2 |
| 17. |
korytarz |
3.7 m2 |
| 18. |
pom. gosp. |
8.8 m2 |
| 19. |
sauna |
3.5 m2 |
| 20. |
łazienka |
8.1 m2 |
| 21. |
wc |
1.3 m2 |
| 22. |
pokój hobby |
21.7 m2 |
| RAZEM: |
94.2 m2 |
rzut piwnicy lustro
rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
2.7 m2 |
| 2. |
hol |
2.7 m2 |
| 3. |
łazienka |
3.2 m2 |
| 4. |
kuchnia |
8.3 m2 |
| 5. |
pokój dzienny |
34.3 m2 |
| 6. |
garaż |
23.5 m2 |
| 7. |
taras |
p. 5.3 m2 |
| 8. |
taras |
p. 3.6 m2 |
| RAZEM: |
83.6 m2 |
rzut parteru lustro
rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
4.9 m2 |
| 2. |
hol |
7.5 m2 |
| 3. |
garderoba |
1.3 m2 |
| 4. |
łazienka + pom. gosp. |
5.8 m2 |
| 5. |
sypialnia |
11.4 m2 |
| 6. |
sypialnia |
11.2 m2 |
| 7. |
sypialnia |
6.4 m2 |
| 8. |
sypialnia |
15.9 m2 |
| 9. |
schody |
4.9 m2 |
| 10. |
hol |
7.5 m2 |
| 11. |
garderoba |
1.3 m2 |
| 12. |
łazienka + pom. gosp. |
5.8 m2 |
| 13. |
sypialnia |
11.4 m2 |
| 14. |
sypialnia |
11.2 m2 |
| 15. |
sypialnia |
6.4 m2 |
| 16. |
sypialnia |
15.9 m2 |
| RAZEM: |
128.8 m2 |
rzut poddasza lustro

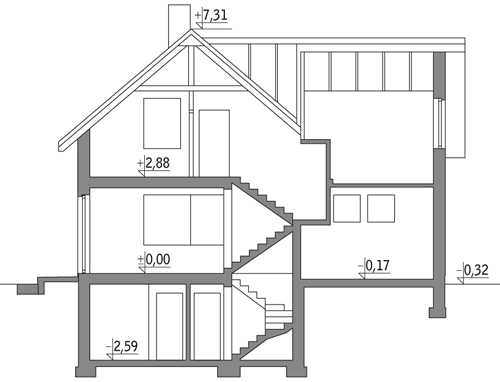

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 19.00 m x 18.00 m
Dokumentacja przygotowana jest także dla realizacji domu bez piwnicy
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 50-80 cm, wysokości 30 cm (49,08 mb) |
9.06 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + styropian 10 cm + rapówka + 3x roztwór asfaltowy |
39.64 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 12 cm + tynk wewnętrzny |
164.18 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: beton komórkowy 24 cm + styropian 4 cm + tynk obustronnie |
17.47 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 10 cm + beton 10 cm + 2x folia + styropian 10 cm + szlichta betonowa 4 cm + wykończenie podłogi |
75.3 m<sup>2</sup> |
| Strop |
nad piwnicą: gęstożebrowy (Teriva) + szlichta betonowa 4 cm + wykończenie podłogi i tynk |
51.8 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
4.3 m<sup>3</sup> |
| Pokrycie dachu |
dachówka ceramiczna + folia paroprzepuszczalna + wełna mineralna 17 cm + folia paroizolacyjna + płyta g-k |
161.25 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
13.68 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni od 2 m<sup>2</sup> (5 szt.) |
13.1 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
