rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
2.5 m2 |
| 2. |
hol |
3.8 m2 |
| 3. |
kuchnia |
9.7 m2 |
| 4. |
pokój dzienny |
30.1 m2 |
| 5. |
łazienka |
2.9 m2 |
| 6. |
kotłownia |
2.9 m2 |
| 7. |
taras |
p. 3.9 m2 |
| RAZEM: |
55.8 m2 |
rzut parteru lustro

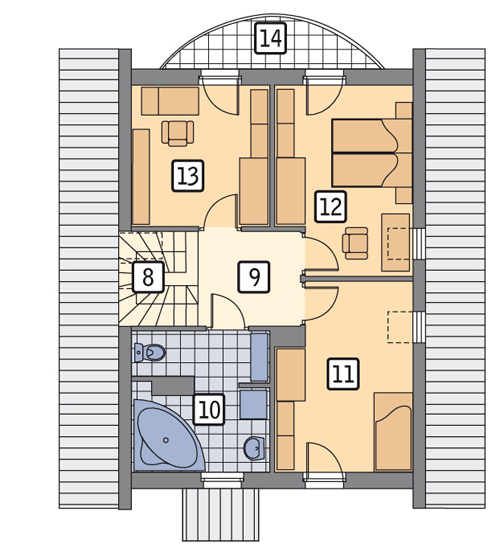

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
3.8 m2 |
| 2. |
hol |
4.4 m2 |
| 3. |
łazienka |
6.7 m2 |
| 4. |
sypialnia |
8.6 m2 |
| 5. |
sypialnia |
8.8 m2 |
| 6. |
sypialnia |
7.0 m2 |
| 7. |
balkon |
p. 3.5 m2 |
| 8. |
schody |
3.8 m2 |
| 9. |
hol |
4.4 m2 |
| 10. |
łazienka |
6.7 m2 |
| 11. |
sypialnia |
8.6 m2 |
| 12. |
sypialnia |
8.8 m2 |
| 13. |
sypialnia |
7.0 m2 |
| 14. |
balkon |
p. 3.5 m2 |
| RAZEM: |
85.6 m2 |
rzut poddasza lustro
przekrój
Plan sytuacyjny
Minimalne wymiary działki: 15.70 m x 16.90 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 50 cm, wysokości 40 cm (32,20 m) |
7.66 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + styropian 5 cm + rapówka + 2 x roztwór asfaltowy |
31.2 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, dwuwarstwowe: beton komórkowy 24 cm + wełna mineralna 12 cm + tynk wewnętrzny |
109.06 m<sup>2</sup> |
| Ściany wewnętrzne |
szkielet stalowy + wełna mineralna 5 cm + płyta g-k obustronnie |
70.35 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20 cm + beton 10 cm + 2 x folia + styropian 5 cm + szlichta betonowa 5 cm + wykończenie podłogi |
56.79 m<sup>2</sup> |
| Strop |
drewniany (belki drewniane) + płyta wiórowa + wełna mineralna 5 cm + wykończenie podłogi + płyta gipsowo-kartonowa |
83.8 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
5.15 m<sup>3</sup> |
| Pokrycie dachu |
dachówka cementowa + folia paroprzepuszczalna + wełna mineralna 16 cm + folia paroizolacyjna + płyta gipsowo-kartonowa |
123.39 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian deski |
7.2 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni od 2 m<sup>2</sup> (1 szt.) |
5.94 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (4 szt.) |
2.76 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
