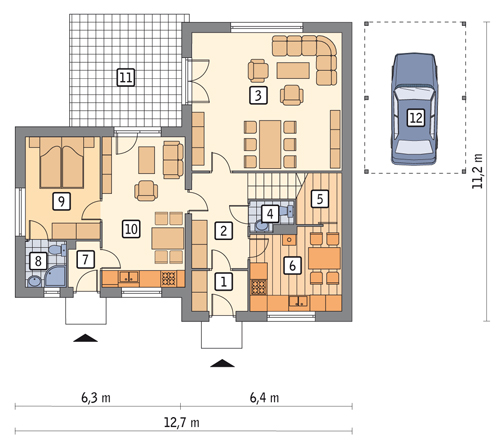

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.2 m2 |
| 2. |
hol |
9.2 m2 |
| 3. |
pokój dzienny |
29.0 m2 |
| 4. |
wc |
1.2 m2 |
| 5. |
spiżarnia |
1.4 m2 |
| 6. |
kuchnia |
10.4 m2 |
| 7. |
przedsionek |
1.7 m2 |
| 8. |
łazienka |
2.5 m2 |
| 9. |
sypialnia |
10.7 m2 |
| 10. |
pokój + aneks kuchenny |
17.4 m2 |
| 11. |
taras |
p. 17.7 m2 |
| 12. |
wiata garażowa |
p. 18.1 m2 |
| RAZEM: |
122.5 m2 |
rzut parteru lustro
rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
5.7 m2 |
| 2. |
hol |
8.1 m2 |
| 3. |
łazienka |
5.1 m2 |
| 4. |
pom. gosp. |
3.3 m2 |
| 5. |
sypialnia |
7.6 m2 |
| 6. |
sypialnia |
7.6 m2 |
| 7. |
sypialnia |
10.5 m2 |
| 8. |
garderoba |
1.7 m2 |
| 9. |
taras |
p. 9.9 m2 |
| 10. |
taras |
p. 9.9 m2 |
| 13. |
schody |
5.7 m2 |
| 14. |
hol |
8.1 m2 |
| 15. |
łazienka |
5.1 m2 |
| 16. |
pom. gosp. |
3.3 m2 |
| 17. |
sypialnia |
7.6 m2 |
| 18. |
sypialnia |
7.6 m2 |
| 19. |
sypialnia |
10.5 m2 |
| 20. |
garderoba |
1.7 m2 |
| 21. |
taras |
p. 9.9 m2 |
| 22. |
taras |
p. 9.9 m2 |
| RAZEM: |
138.8 m2 |
rzut poddasza lustro
przekrój
Plan sytuacyjny
Minimalne wymiary działki: 24.70 m x 19.20 m
Dokumentacja zawiera także rozwiązanie wariantowe (z jednostanowiskowym garażem usytuowanym przy ścianie bocznej).
Projekt dostępny także w wersji z częścią usługową (Murator C15a).
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 40– 50 cm, wysokości 30 cm (63,31 m) |
7.8 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + rapówka + 2x roztwór asfaltowy + styropian 8 cm |
37.3 m<sup>2</sup> |
| Ściany zewnętrzne |
szkielet drewniany + folia paroizolacyjna + wełna mineralna 15 cm + płyta wiórowa 1,8 cm + folia wiatroizolacyjna + deski 2,2 cm i 2x płyta g-k |
24.08 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: pustak ceramiczny poryzowany 25 cm + tynk obustronnie |
15.4 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20 cm + beton 10 cm + szlichta betonowa 2 cm + folia + styropian 5 cm + folia + szlichta betonowa 5 cm + wykończenie podłogi |
88.97 m<sup>2</sup> |
| Strop |
gęstożebrowy (Teriva) + szlichta betonowa 0,5 cm + folia + styropian 4 cm + szlichta betonowa 4 cm + wykończenie podłogi + tynk |
84.8 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
5.4 m<sup>3</sup> |
| Pokrycie dachu |
dachówka cementowa + folia paroprzepuszczalna + wełna mineralna 16 cm + folia paroizolacyjna + płyta gipsowo-kartonowa |
160.0 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
12.0 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (8 szt.) |
9.54 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (3 szt.) |
2.52 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
