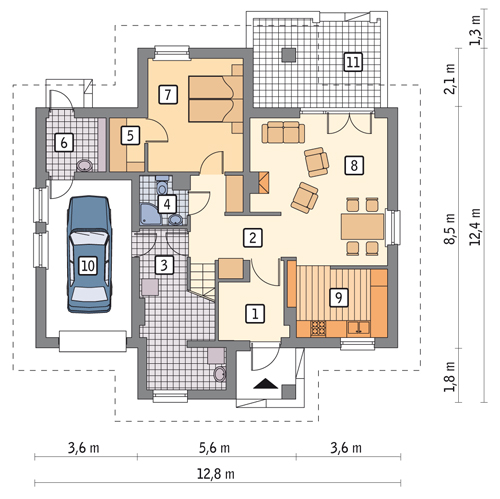

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
4.6 m2 |
| 2. |
hol |
7.8 m2 |
| 3. |
kotłownia (z pralnią) |
10.6 m2 |
| 4. |
łazienka |
2.6 m2 |
| 5. |
garderoba |
2.3 m2 |
| 6. |
pom. gosp. |
3.9 m2 |
| 7. |
sypialnia |
13.2 m2 |
| 8. |
pokój dzienny |
22.6 m2 |
| 9. |
kuchnia |
8.5 m2 |
| 10. |
garaż |
16.6 m2 |
| 11. |
taras |
p. 14.1 m2 |
| RAZEM: |
106.8 m2 |

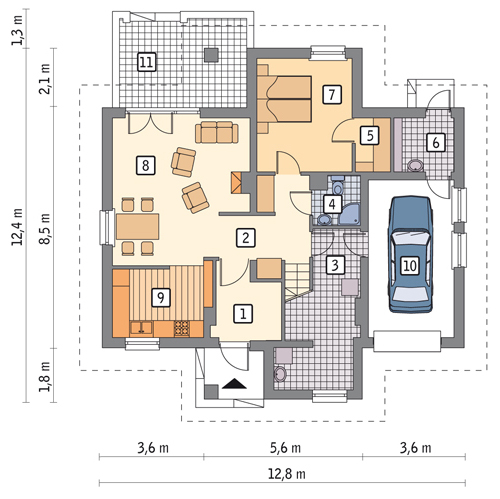

rzut parteru lustro

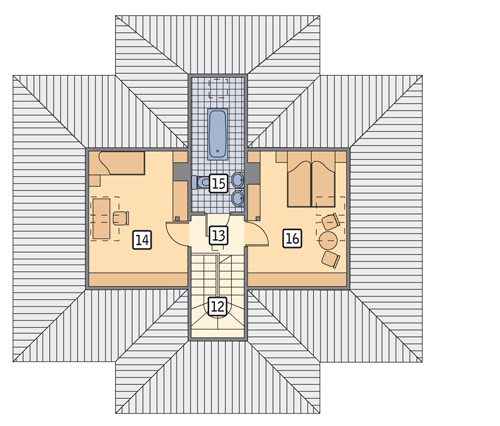

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
5.3 m2 |
| 2. |
hol |
2.5 m2 |
| 3. |
sypialnia |
10.1 m2 |
| 4. |
łazienka |
4.3 m2 |
| 5. |
sypialnia |
10.1 m2 |
| RAZEM: |
32.3 m2 |

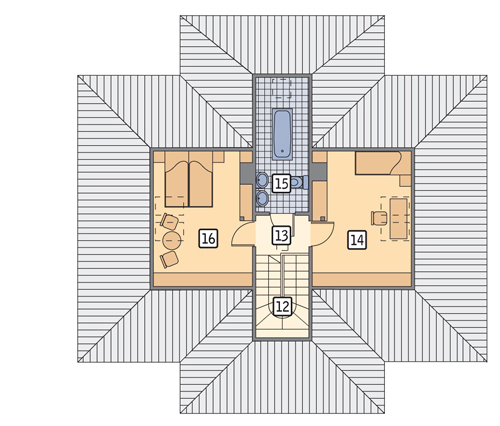

rzut poddasza lustro

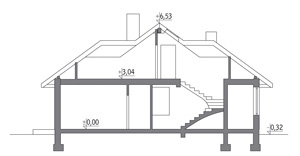

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 20.80 m x 20.40 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 30-70 cm, wysokości 40 cm (70,50 mb) |
18.37 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm |
14.22 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 10 cm + tynk wewnętrzny |
23.65 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: beton komórkowy 24 cm + tynk obustronnie |
8.99 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20 cm + beton 10 cm + papa termozgrzewalna + styropian 8 cm + szlichta betonowa 4 cm + wykończenie podłogi |
95.9 m<sup>2</sup> |
| Strop |
gęstożebrowy (Teriva) + pianka poliuretanowa 0,5 cm + styropian 4 cm + szlichta betonowa 4 cm + wykończenie podłogi i tynk |
107.46 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowa) + łaty i kontrłaty |
9.05 m<sup>3</sup> |
| Pokrycie dachu |
dachówka ceramiczna + folia paroprzepuszczalna + wełna mineralna 20 cm + folia paroizolacyjna + płyta g-k |
222.95 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
44.0 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (2 szt.) |
1.51 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (5 szt.) |
5.13 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz, możliwy kocioł na paliwo stałe. Po dostosowaniu na etapie adaptacji, możliwy kocioł na paliwo stałe do 25kW (przy założeniu kotła o wymiarach 70x100x140 cm). Należy przyjąć odległości kotła od ścian zalecane przez producentów, dostosować przewody dymowe i wentylacyjne oraz pomieszczenie do innego rodzaju ogrzewania a skład opału przewidzieć w innym pomieszczeniu lub na zewnątrz budynku. |
|
