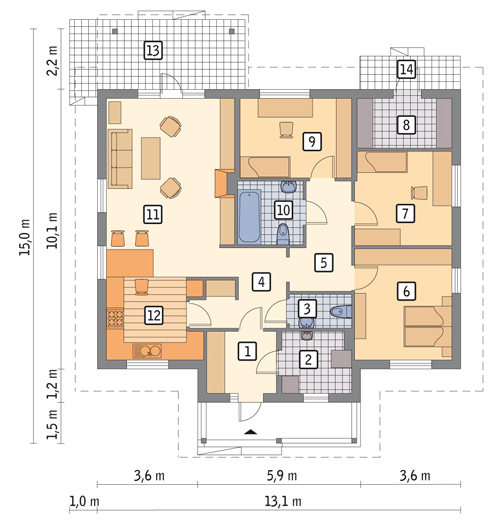

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
5.5 m2 |
| 2. |
kotłownia |
5.3 m2 |
| 3. |
wc |
2.7 m2 |
| 4. |
hol |
8.1 m2 |
| 5. |
korytarz |
7.3 m2 |
| 6. |
sypialnia |
13.9 m2 |
| 7. |
sypialnia |
11.6 m2 |
| 8. |
pom. gosp. |
6.0 m2 |
| 9. |
sypialnia |
11.3 m2 |
| 10. |
łazienka |
5.3 m2 |
| 11. |
pokój dzienny |
28.7 m2 |
| 12. |
kuchnia |
9.1 m2 |
| 13. |
taras |
p. 15.7 m2 |
| 14. |
taras |
p. 4.3 m2 |
| RAZEM: |
134.8 m2 |

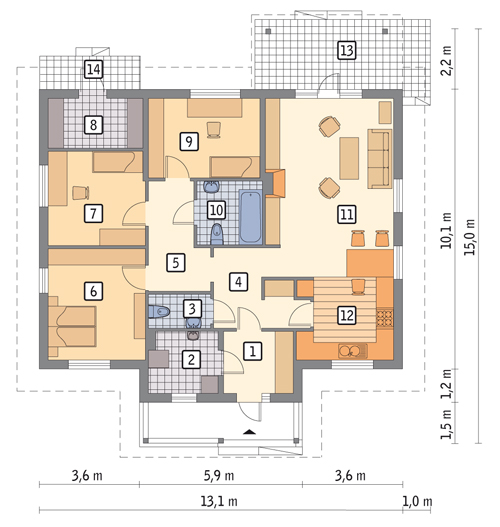

rzut parteru lustro

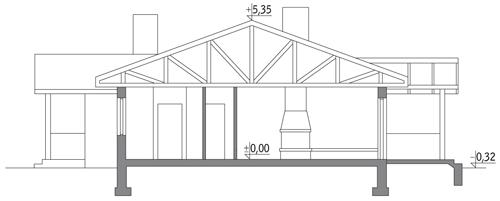

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 21.10 m x 23.00 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 40-60 cm, wysokości 30 cm (55,0 mb) |
8.1 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 25 cm + rapówka + 2x roztwór asfaltowy (obustronnie) + styropian 12 cm + tkanina filtracyjna |
49.5 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, dwuwarstwowe: beton komórkowy 20 cm + styropian 12 cm + tynk wewnętrzny |
119.0 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: beton komórkowy 20 cm + tynk obustronnie |
20.0 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 10 cm + beton 10 cm + 2x folia + styropian 10 cm + folia + szlichta betonowa 4 cm + wykończenie podłogi |
114.84 m<sup>2</sup> |
| Strop |
drewniany (dolny pas wiązara dachowego) + wełna mineralna 18 cm + folia paroizolacja + płyta g-k |
122.0 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (wiązar dachowy oraz krokwiowo-płatwiowa) |
8.8 m<sup>3</sup> |
| Pokrycie dachu |
dachówka cementowa + folia paroprzepuszczalna |
228.0 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
18.9 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (4 szt.) |
6.3 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz, możliwy kocioł na paliwo stałe. Po dostosowaniu na etapie adaptacji, możliwy kocioł na paliwo stałe do 25kW (przy założeniu kotła o wymiarach 70x100x140 cm). Należy przyjąć odległości kotła od ścian zalecane przez producentów, dostosować przewody dymowe i wentylacyjne oraz pomieszczenie do innego rodzaju ogrzewania a skład opału przewidzieć w innym pomieszczeniu lub na zewnątrz budynku. |
|
