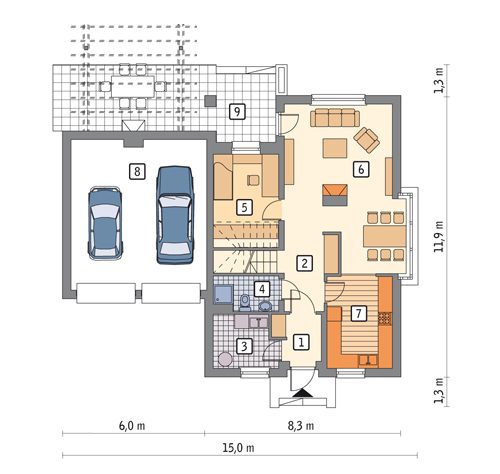

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.5 m2 |
| 2. |
hol |
6.7 m2 |
| 3. |
kotłownia (z pralnią) |
5.7 m2 |
| 4. |
łazienka |
3.7 m2 |
| 5. |
sypialnia |
8.8 m2 |
| 6. |
pokój dzienny |
29.5 m2 |
| 7. |
kuchnia |
10.7 m2 |
| 8. |
garaż |
35.8 m2 |
| 9. |
taras |
p. 27.0 m2 |
| RAZEM: |
131.4 m2 |

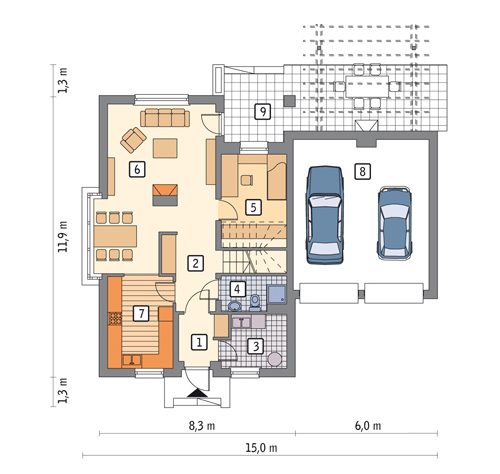

rzut parteru lustro

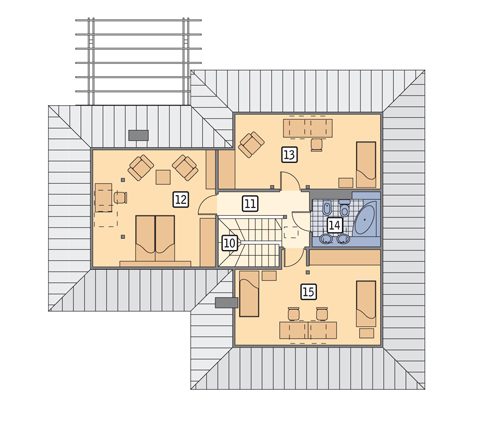

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
4.9 m2 |
| 2. |
hol |
5.2 m2 |
| 3. |
sypialnia |
13.5 m2 |
| 4. |
sypialnia |
10.7 m2 |
| 5. |
łazienka |
3.9 m2 |
| 6. |
sypialnia |
12.7 m2 |
| RAZEM: |
50.9 m2 |

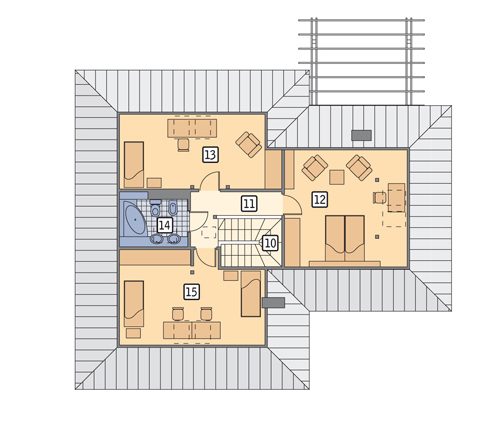

rzut poddasza lustro

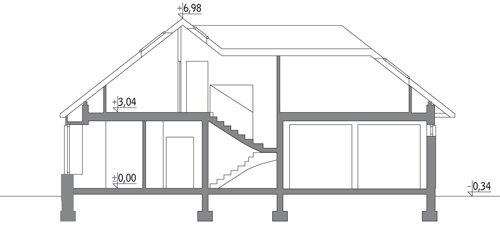

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 23.00 m x 21.90 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 60 cm, wysokości 40 cm (75,00 mb) |
18.14 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + rapówka + 2x roztwór asfaltowy + styropian 10 cm + bloczek betonowy 12 cm |
7.13 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 12 cm + tynk wewnętrzny |
114.39 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: cegła pełna 25 cm + styropian 3 cm + tynk obustronnie |
18.51 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20 cm + beton 10 cm + papa termozgrzewalna + styropian 6 cm + szlichta betonowa 6 cm + wykończenie podłogi |
35.77 m<sup>2</sup> |
| Strop |
gęstożebrowy (Teriva) + pianka poliuretanowa 0,5 cm + styropian 4 cm + szlichta betonowa 4 cm + styropian 15 cm + wykończenie podłogi i tynk |
5.7 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowa) + łaty i kontrłaty |
11.94 m<sup>3</sup> |
| Pokrycie dachu |
dachówka ceramiczna + folia paroprzepuszczalna + wełna mineralna 20 cm + folia paroizolacyjna + płyta g-k |
237.07 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
11.27 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (1 szt.) |
1.04 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (7 szt.) |
7.64 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz, możliwy kocioł na paliwo stałe. Po dostosowaniu na etapie adaptacji, możliwy kocioł na paliwo stałe do 25kW (przy założeniu kotła o wymiarach 70x100x140 cm). Należy przyjąć odległości kotła od ścian zalecane przez producentów, dostosować przewody dymowe i wentylacyjne oraz pomieszczenie do innego rodzaju ogrzewania a skład opału przewidzieć w innym pomieszczeniu lub na zewnątrz budynku. |
|
