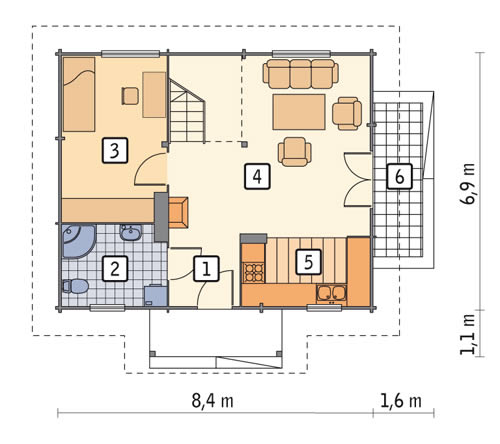

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.5 m2 |
| 2. |
łazienka |
5.7 m2 |
| 3. |
sypialnia |
11.7 m2 |
| 4. |
pokój dzienny |
22.4 m2 |
| 5. |
kuchnia |
6.0 m2 |
| 6. |
taras |
p. 5.2 m2 |
| RAZEM: |
54.5 m2 |
rzut parteru lustro

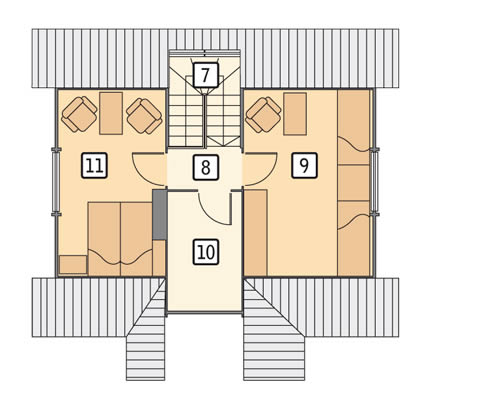

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
4.2 m2 |
| 2. |
korytarz |
2.2 m2 |
| 3. |
sypialnia |
9.9 m2 |
| 4. |
garderoba |
2.4 m2 |
| 5. |
sypialnia |
7.8 m2 |
| RAZEM: |
26.5 m2 |

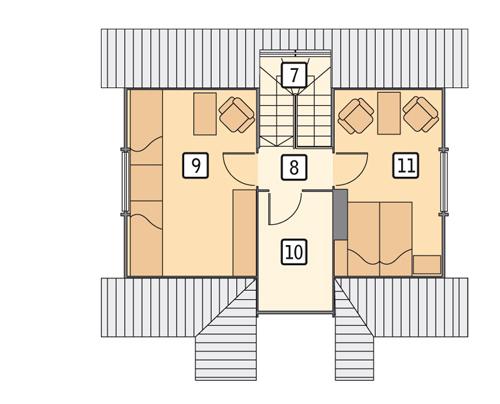

rzut poddasza lustro

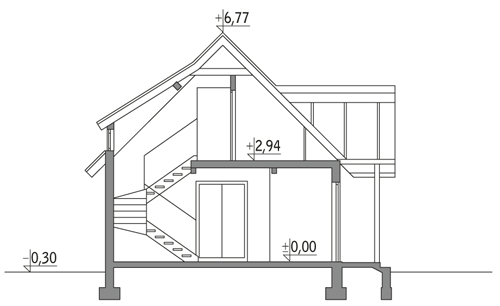

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 16.40 m x 16.00 m
Ze względu na zastosowane rozwiązania funkcjonalne, materiałowe oraz instalacyjne budynek polecany jest jako rekreacyjny.
Projekt dostępny jest także w technologii murowej (Murator C150).
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 30-35 cm, wysokości 35 cm (42,15 mb) |
5.11 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + rapówka + 2x roztwór asfaltowy obustronnie |
5.53 m<sup>2</sup> |
| Ściany zewnętrzne |
bal drewniany 7x13,5 cm |
98.11 m<sup>2</sup> |
| Ściany wewnętrzne |
szkielet drewniany/stalowy + wełna mineralna 2 cm + płyta g-k obustronnie lub bal drewniany 4,5 cm |
41.13 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20-30 cm + beton 10 cm + 2x papa + styropian 8 cm + szlichta betonowa 5 cm + wykończenie podłogi |
53.11 m<sup>2</sup> |
| Strop |
drewniany, belki stropowe + deski 3 cm |
48.99 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
2.53 m<sup>3</sup> |
| Pokrycie dachu |
dachówka bitumiczna + folia paroprzepuszczalna + wełna mineralna 18 cm + folia paroizolacyjna + deski 2,5 cm |
110.41 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian deski |
3.06 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (4 szt.) |
3.78 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
