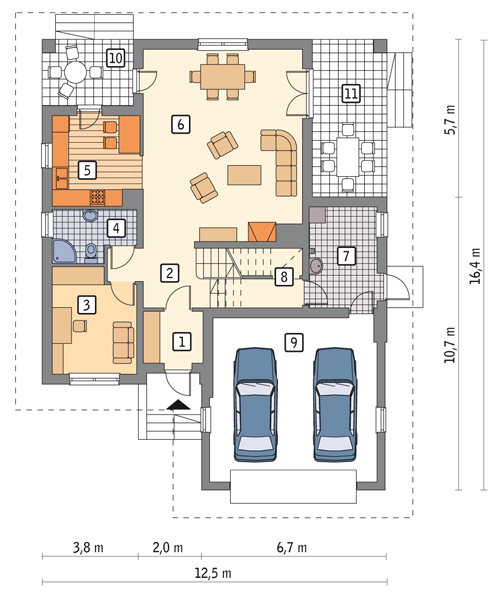

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.9 m2 |
| 2. |
hol |
10.4 m2 |
| 3. |
gabinet |
10.9 m2 |
| 4. |
łazienka |
5.0 m2 |
| 5. |
kuchnia |
9.8 m2 |
| 6. |
pokój dzienny |
39.1 m2 |
| 7. |
kotłownia |
8.8 m2 |
| 8. |
schowek |
1.5 m2 |
| 9. |
garaż |
35.3 m2 |
| 10. |
taras |
p. 7.7 m2 |
| 11. |
taras |
p. 16.1 m2 |
| RAZEM: |
148.5 m2 |

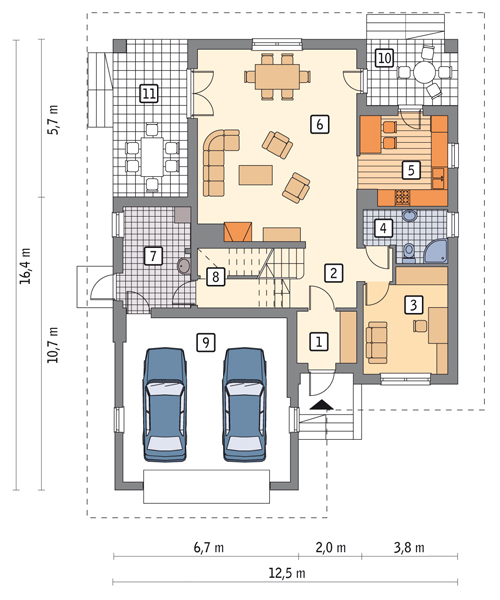

rzut parteru lustro

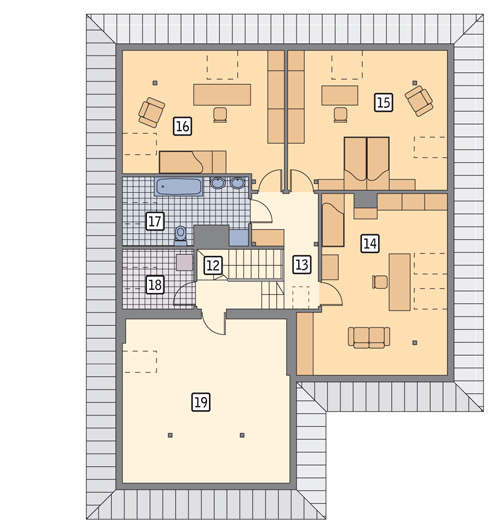

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
6.6 m2 |
| 2. |
hol |
7.2 m2 |
| 3. |
sypialnia |
12.1 m2 |
| 4. |
sypialnia |
12.1 m2 |
| 5. |
sypialnia |
10.7 m2 |
| 6. |
łazienka |
5.4 m2 |
| 7. |
pom. gosp. |
1.3 m2 |
| 8. |
poddasze do zagospodarowania |
23.8 m2 |
| RAZEM: |
79.2 m2 |

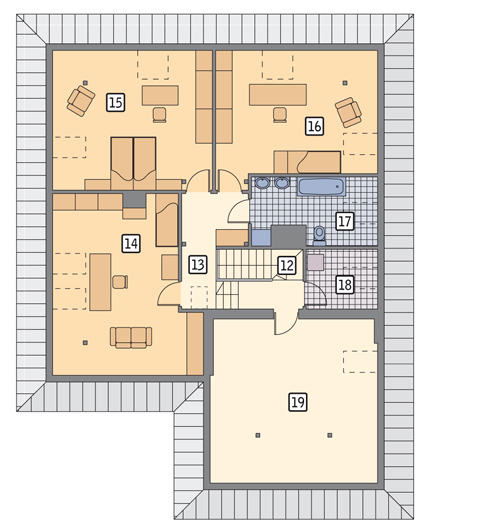

rzut poddasza lustro

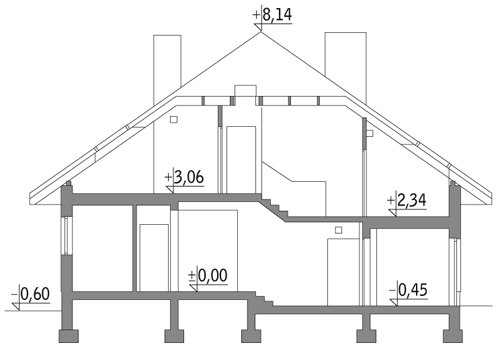

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 20.50 m x 24.40 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 60 cm, wysokości 40 cm (86 mb) |
21.44 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + 2x roztwór asfaltowy + styropian 2 cm |
3.96 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane. dwuwarstwowe: beton komórkowy 24 cm + styropian 5 cm |
43.05 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: beton komórkowy 24 cm + tynk obustronnie |
26.61 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 30 cm + beton 10 cm + papa termozgrzewalna + styropian 6 cm + szlichta betonowa 5-6 cm + wykończenie podłogi |
35.99 m<sup>2</sup> |
| Strop |
gęstożebrowy (Teriva I bis) + styropian 4 cm + szlichta betonowa 4 cm + wykończenie podłogi i tynk |
161.23 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-płatwiowa) + łaty i kontrłaty |
14.06 m<sup>3</sup> |
| Pokrycie dachu |
dachówka ceramiczna + folia paroprzepuszczalna + wełna mineralna 20 cm + folia paroizolacyjna + płyta gipsowo-kartonowa |
300.0 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
26.99 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (5 szt.) |
4.59 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (9 szt.) |
9.83 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz, możliwy kocioł na paliwo stałe. Po dostosowaniu na etapie adaptacji, możliwy kocioł na paliwo stałe do 25kW (przy założeniu kotła o wymiarach 70x100x140 cm). Należy przyjąć odległości kotła od ścian zalecane przez producentów, dostosować przewody dymowe i wentylacyjne oraz pomieszczenie do innego rodzaju ogrzewania a skład opału przewidzieć w innym pomieszczeniu lub na zewnątrz budynku. |
|
