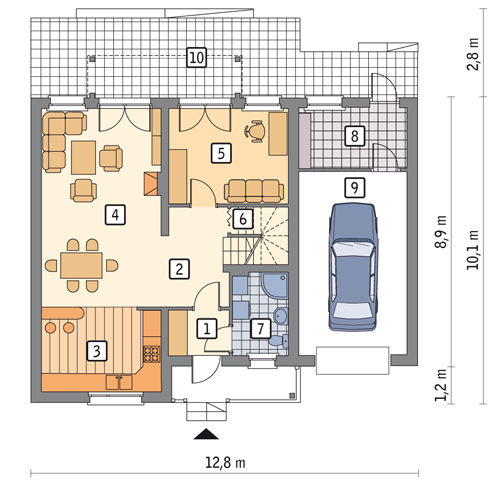

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.0 m2 |
| 2. |
hol |
6.5 m2 |
| 3. |
kuchnia |
10.9 m2 |
| 4. |
pokój dzienny |
26.2 m2 |
| 5. |
gabinet |
12.3 m2 |
| 6. |
schowek |
1.2 m2 |
| 7. |
łazienka + pom. gosp. |
5.0 m2 |
| 8. |
pom. gosp. |
7.2 m2 |
| 9. |
garaż |
21.9 m2 |
| 10. |
taras |
p. 23.0 m2 |
| RAZEM: |
117.2 m2 |

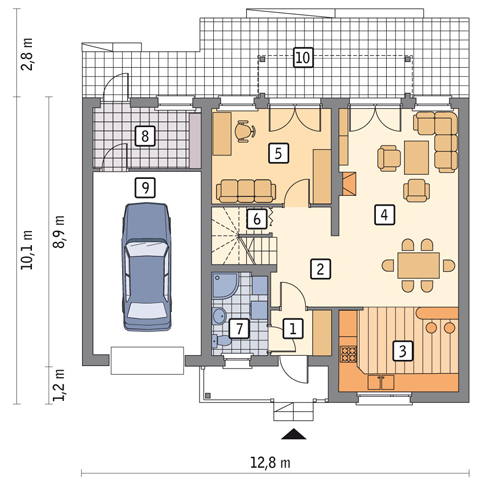

rzut parteru lustro

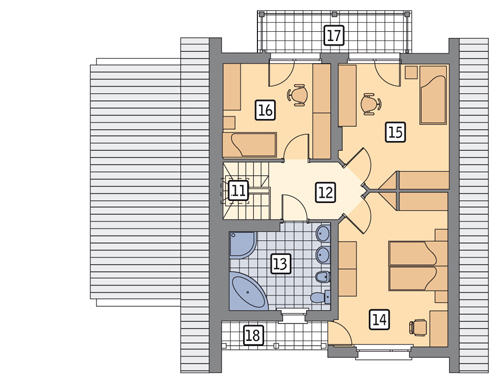

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
3.6 m2 |
| 2. |
hol |
5.2 m2 |
| 3. |
łazienka |
8.2 m2 |
| 4. |
sypialnia |
14.7 m2 |
| 5. |
sypialnia |
11.7 m2 |
| 6. |
sypialnia |
9.4 m2 |
| 7. |
balkon |
p. 7.1 m2 |
| 8. |
loggia |
p. 4.5 m2 |
| 11. |
schody |
3.6 m2 |
| 12. |
hol |
5.2 m2 |
| 13. |
łazienka |
8.2 m2 |
| 14. |
sypialnia |
14.7 m2 |
| 15. |
sypialnia |
11.7 m2 |
| 16. |
sypialnia |
9.4 m2 |
| 17. |
balkon |
p. 7.1 m2 |
| 18. |
loggia |
p. 4.5 m2 |
| RAZEM: |
128.8 m2 |

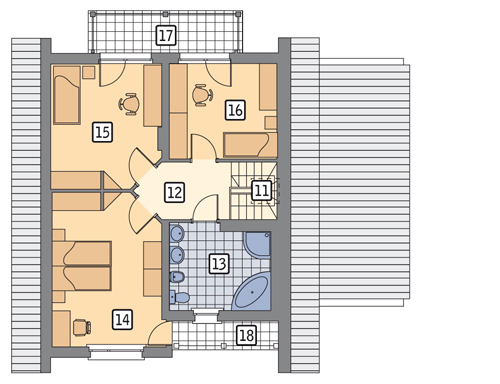

rzut poddasza lustro

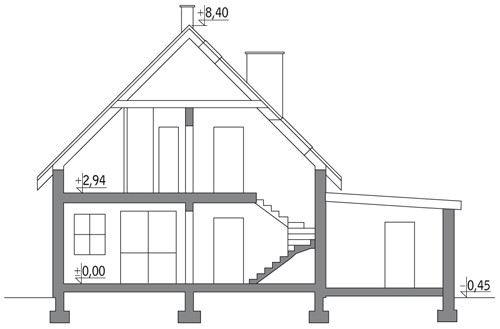

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 18.80 m x 18.40 m
Projekt dostępny także w technologii ściany jednowarstwowej z ceramiki poryzowanej. Decydując się na tę wersję, prosimy zaznaczyć to zamawiając projekt.
Projekt dostępny również w wersji energooszczędnej (Murator EC32a).
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 30-70 cm, wysokości 30 cm (89,90 mb) |
14.0 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + rapówka + 2x roztwór asfaltowy + styropian 6 cm |
41.94 m<sup>2</sup> |
| Ściany zewnętrzne |
wariant I - murowane, dwuwarstwowe: beton komórkowy 24 cm + wełna mineralna 10 cm + tynk wewnętrzny
<br>
<br>wariant II – murowane, dwuwarstwowe: pustak ceramiczny 25 cm + wełna mineralna 10 cm + tynk wewnętrzny
<br>
<br>wariant III – murowane, dwuwarstwowe: pustak keramzytobetonowy 24 lub 26 cm + wełna mineralna 10 cm + tynk wewnętrzny |
168.97 m<sup>2</sup> |
| Ściany wewnętrzne |
szkielet stalowy + wełna mineralna 7 cm + płyta g-k obustronnie |
55.91 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20-30 cm + beton 10 cm +2x papa + styropian 5 cm + szlichta betonowa 7 cm + wykończenie podłogi |
29.75 m<sup>2</sup> |
| Strop |
gęstożebrowy (Teriva) + styropian 2 cm + szlichta betonowa 4,5 cm + wykończenie podłogi i tynk |
72.1 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
6.58 m<sup>3</sup> |
| Pokrycie dachu |
papa wierzchniego krycia + 2x papa + płyta OSB + wełna mineralna 18 cm + folia paroizolacyjna + płyta g-k |
34.26 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
18.41 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (5 szt.) |
7.32 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (1 szt.) |
1.15 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
