rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.0 m2 |
| 2. |
hol |
7.2 m2 |
| 3. |
kuchnia |
10.6 m2 |
| 4. |
pokój dzienny |
25.8 m2 |
| 5. |
gabinet |
12.3 m2 |
| 6. |
schowek |
1.7 m2 |
| 7. |
łazienka + pom. gosp. |
5.0 m2 |
| 8. |
taras |
p. 22.1 m2 |
| RAZEM: |
87.7 m2 |
rzut parteru lustro

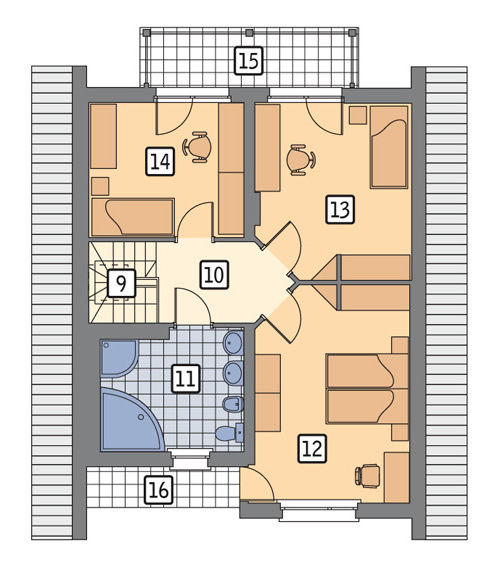

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
3.6 m2 |
| 2. |
korytarz |
5.3 m2 |
| 3. |
łazienka |
8.2 m2 |
| 4. |
sypialnia |
15.3 m2 |
| 5. |
sypialnia |
11.8 m2 |
| 6. |
sypialnia |
9.4 m2 |
| 7. |
balkon |
p. 7.1 m2 |
| 8. |
loggia |
p. 4.5 m2 |
| 9. |
schody |
3.6 m2 |
| 10. |
korytarz |
5.3 m2 |
| 11. |
łazienka |
8.2 m2 |
| 12. |
sypialnia |
15.3 m2 |
| 13. |
sypialnia |
11.8 m2 |
| 14. |
sypialnia |
9.4 m2 |
| 15. |
balkon |
p. 7.1 m2 |
| 16. |
loggia |
p. 4.5 m2 |
| RAZEM: |
130.4 m2 |
rzut poddasza lustro
przekrój
Plan sytuacyjny
Minimalne wymiary działki: 15.40 m x 18.40 m
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 50–70 cm, wysokości 35 cm (51,30 mb) |
11.23 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + styropian 4 cm + rapówka + 2x roztwór asfaltowy |
30.78 m<sup>2</sup> |
| Ściany zewnętrzne |
wariant I - murowane, dwuwarstwowe: pustak ceramiczny 25 cm + styropian 10 cm + tynk wewnętrzny
<br>
<br>wariant II - murowane, dwuwarstwowe: beton komórkowy 24 cm styropian 10 cm + tynk wewnętrzny |
153.2 m<sup>2</sup> |
| Ściany wewnętrzne |
wariant I - murowane: pustak ceramiczny poryzowany 25 cm + tynk obustronnie
<br>
<br>wariant II - murowane: beton komórkowy 24 cm + tynk obustronnie |
41.8 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20-30 cm + beton 10 cm + 2x papa lub 1x folia + styropian 8 cm + szlichta betonowa 5,5 cm + wykończenie podłogi |
66.59 m<sup>2</sup> |
| Strop |
gęstożebrowy (Teriva) + styropian 2 cm + szlichta betonowa 4,5 cm + wykończenie podłogi i tynk |
72.09 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
5.81 m<sup>3</sup> |
| Pokrycie dachu |
dachówka cementowa lub blachodachówka + folia paroprzepuszczalna + wełna mineralna 18 cm + folia paroizolacyjna + płyta g-k |
151.5 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
16.11 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (4 szt.) |
5.57 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (1 szt.) |
1.15 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
