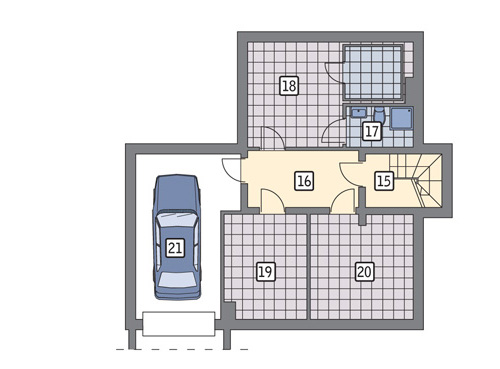

rzut piwnicy
Opis i metraż pomieszczeń
| 1. |
korytarz |
1.6 m2 |
| 2. |
hol |
7.4 m2 |
| 3. |
łazienka |
3.2 m2 |
| 4. |
pom. gosp. |
15.4 m2 |
| 5. |
kotłownia (z pralnią) |
10.1 m2 |
| 6. |
pom. gosp. |
12.5 m2 |
| 7. |
garaż |
18.2 m2 |
| 15. |
korytarz |
1.6 m2 |
| 16. |
hol |
7.4 m2 |
| 17. |
łazienka |
3.2 m2 |
| 18. |
pom. gosp. |
15.4 m2 |
| 19. |
kotłownia (z pralnią) |
10.1 m2 |
| 20. |
pom. gosp. |
12.5 m2 |
| 21. |
garaż |
18.2 m2 |
| RAZEM: |
136.8 m2 |

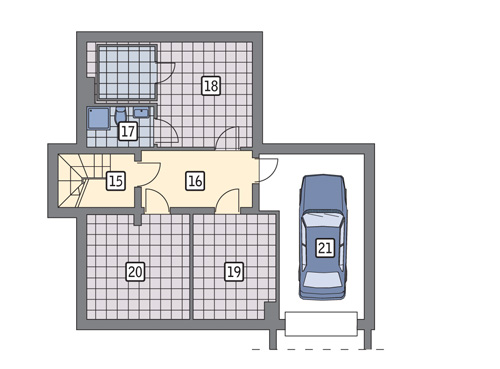

rzut piwnicy lustro

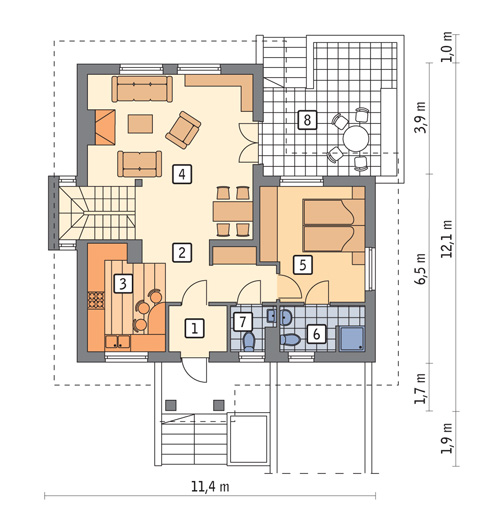

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.1 m2 |
| 2. |
hol |
7.9 m2 |
| 3. |
kuchnia |
9.0 m2 |
| 4. |
pokój dzienny |
32.6 m2 |
| 5. |
sypialnia |
13.6 m2 |
| 6. |
łazienka |
4.7 m2 |
| 7. |
wc |
2.1 m2 |
| 8. |
taras |
p. 24.5 m2 |
| RAZEM: |
97.5 m2 |

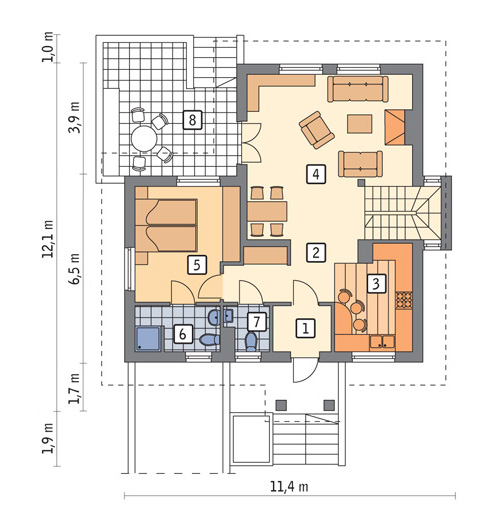

rzut parteru lustro

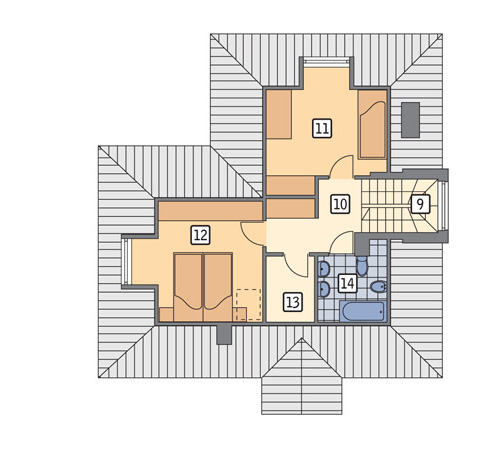

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
4.9 m2 |
| 2. |
hol |
6.1 m2 |
| 3. |
sypialnia |
11.2 m2 |
| 4. |
sypialnia |
13.0 m2 |
| 5. |
garderoba |
2.9 m2 |
| 6. |
łazienka |
3.7 m2 |
| 9. |
schody |
4.9 m2 |
| 10. |
hol |
6.1 m2 |
| 11. |
sypialnia |
11.2 m2 |
| 12. |
sypialnia |
13.0 m2 |
| 13. |
garderoba |
2.9 m2 |
| 14. |
łazienka |
3.7 m2 |
| RAZEM: |
83.6 m2 |

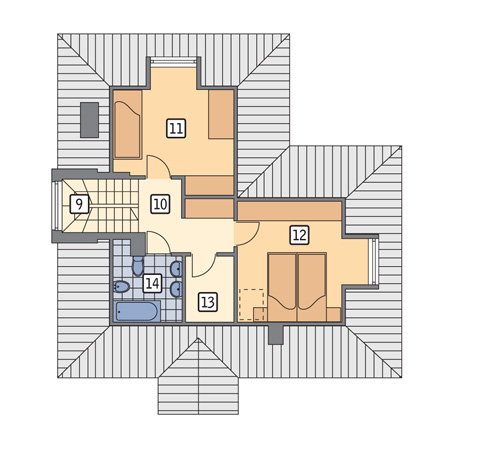

rzut poddasza lustro

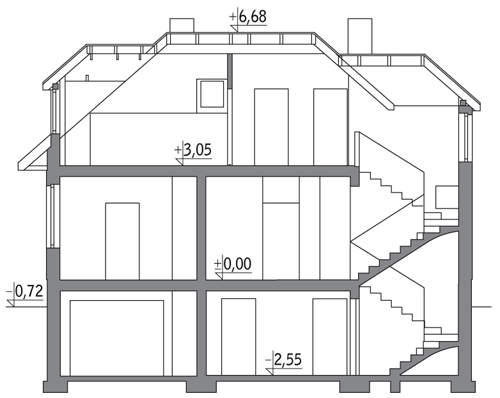

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 19.40 m x 23.40 m
Projekt domu dostępny jest także w technologii ściany dwuwarstwowej z bloczków wapienno-piaskowych SILKA (Murator M01a/DX). Decydując się na tę wersję, prosimy zaznaczyć to zamawiając projekt.
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 65-80 cm, wysokości 30 cm (49,85 mb) |
10.45 m<sup>3</sup> |
| Ściany fundamentowe |
żelbetowe 25 cm |
40.42 m<sup>2</sup> |
| Ściany zewnętrzne |
szkielet drewniany + folia paroizolacyjna + wełna mineralna 15 cm + folia paroprzepuszczalna + deski 1,9 cm i płyta g-k |
3.66 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: cegła pełna 25 cm + tynk obustronnie |
13.55 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 20 cm + beton 10 cm + papa termozgrzewalna + styropian 6-8 cm + szlichta betonowa 4-6 cm + wykończenie podłogi |
77.1 m<sup>2</sup> |
| Strop |
nad piwnicą: płyta żelbetowa 18 cm + pianka poliuretanowa 0,5 cm + styropian 4 cm + szlichta betonowa 4 cm + wykończenie podłogi i tynk |
71.5 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowa) + łaty i kontrłaty |
8.52 m<sup>3</sup> |
| Pokrycie dachu |
dachówka ceramiczna + folia paroprzepuszczalna + wełna mineralna 20 cm + folia paroizolacyjna + płyta g-k |
169.17 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian deski |
24.09 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (7 szt.) |
8.13 m<sup>2</sup> |
| Okna połaciowe |
PCV lub drewniane o powierzchni od 2 m<sup>2</sup> (2 szt.) |
2.18 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
