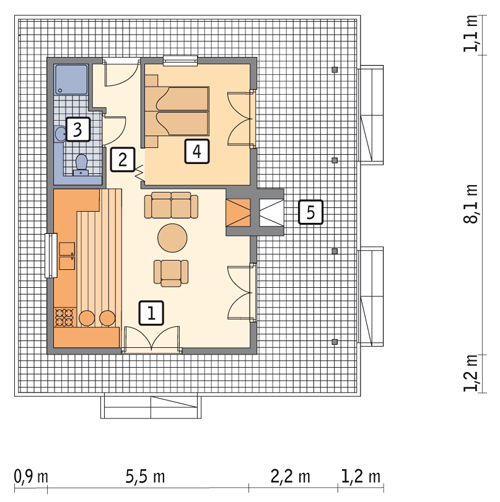

rzut parteru
Opis i metraż pomieszczeń
| 1. |
pokój + aneks kuchenny |
21.2 m2 |
| 2. |
korytarz |
3.4 m2 |
| 3. |
łazienka |
3.6 m2 |
| 4. |
sypialnia |
9.0 m2 |
| 5. |
taras |
p. 52.8 m2 |
| RAZEM: |
90.0 m2 |

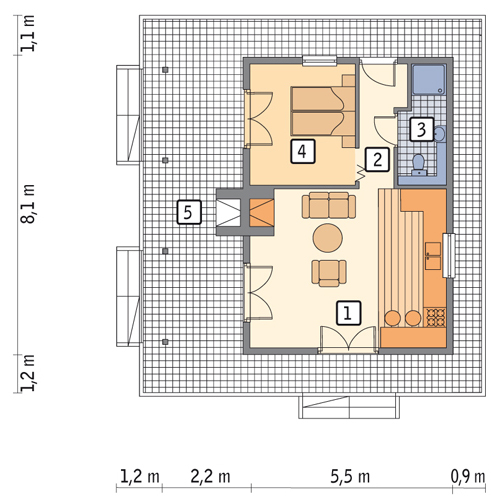

rzut parteru lustro

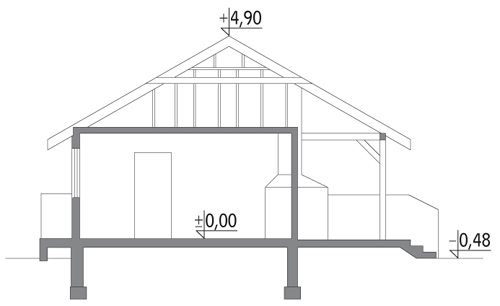

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 15.70 m x 16.10 m
Ze względu na zastosowane rozwiązania funkcjonalne, materiałowe oraz instalacyjne budynek polecany jest jako rekreacyjny.
W dokumentacji, oprócz ogrzewania elektrycznego, przewidziano także system dystrybucji gorącego powietrza DGP.
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 30–40 cm, wysokości 30 cm (45,38 mb) |
7.1 m<sup>3</sup> |
| Ściany fundamentowe |
betonowe 25 cm + roztwór asfaltowy + styropian 5 cm + membrana przeciwwilgociowa |
30.12 m<sup>2</sup> |
| Ściany zewnętrzne |
szkielet drewniany + folia paroizolacyjna + wełna mineralna 15 cm + płyta OSB 1,2 cm + folia paroprzepuszczalna + deski 2 cm i płyta g-k |
79.23 m<sup>2</sup> |
| Ściany wewnętrzne |
szkielet drewniany + wełna mineralna 10 cm + płyta g-k obustronnie |
106.55 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa + styropian 5 cm + beton 10 cm + papa + legary + deski podłogowe 2,8 cm |
44.81 m<sup>2</sup> |
| Strop |
drewniany (belki stropowe) + folia paroizolacyjna + wełna mineralna 18 cm + płyta gipsowo-kartonowa |
43.0 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) |
3.11 m<sup>3</sup> |
| Pokrycie dachu |
dachówka bitumiczna + płyta OSB + folia paroprzepuszczalna |
94.21 m<sup>2</sup> |
| Elewacja |
deski |
86.49 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (2 szt.) |
2.52 m<sup>2</sup> |
| Sposób ogrzewania |
elektryczne |
|
