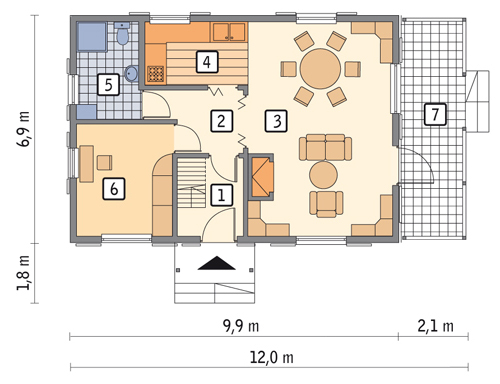

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
3.4 m2 |
| 2. |
hol |
3.4 m2 |
| 3. |
pokój dzienny |
27.0 m2 |
| 4. |
kuchnia |
5.9 m2 |
| 5. |
łazienka |
5.5 m2 |
| 6. |
sypialnia |
9.8 m2 |
| 7. |
taras |
p. 13.4 m2 |
| RAZEM: |
68.4 m2 |

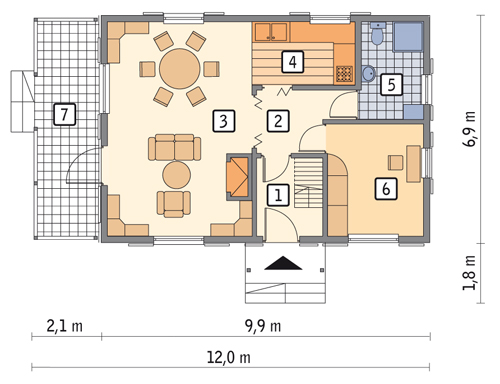

rzut parteru lustro

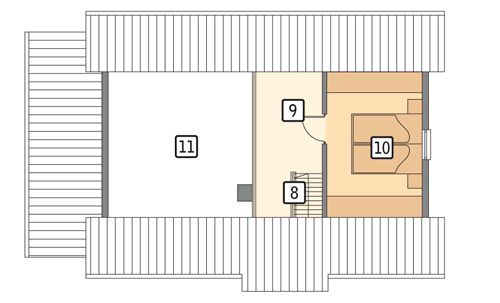

rzut poddasza
Opis i metraż pomieszczeń
| 1. |
schody |
1.3 m2 |
| 2. |
antresola |
5.0 m2 |
| 3. |
sypialnia |
7.4 m2 |
| 8. |
schody |
1.3 m2 |
| 9. |
antresola |
5.0 m2 |
| 10. |
sypialnia |
7.4 m2 |
| RAZEM: |
27.4 m2 |

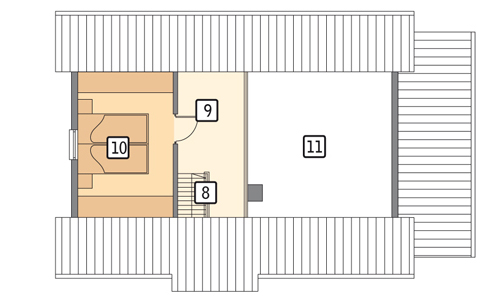

rzut poddasza lustro

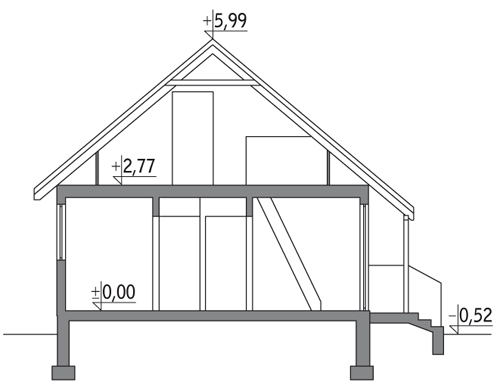

przekrój
Plan sytuacyjny
Minimalne wymiary działki: 20.00 m x 15.80 m
Ze względu na zastosowane rozwiązania funkcjonalne, materiałowe oraz instalacyjne budynek polecany jest jako rekreacyjny.
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 25-50 cm, wysokości 30 cm (48,76 mb) |
6.83 m<sup>3</sup> |
| Ściany fundamentowe |
betonowe 30 cm + rapówka obustronnie + roztwór asfaltowy obustronnie + styropian 5 cm + membrana przeciwwilgociowa |
35.53 m<sup>2</sup> |
| Ściany zewnętrzne |
szkielet drewniany + folia paroizolacyjna + wełna mineralna 15 cm + folia wiatroizolacyjna + deski 2 cm obustronnie |
97.76 m<sup>2</sup> |
| Ściany wewnętrzne |
szkielet drewniany + wełna mineralna 10 cm + deski 2 cm obustronnie |
157.4 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa + beton 20 cm + 2x papa + styropian 6 cm + legary 8 cm + deski podłogowe 2 cm |
64.66 m<sup>2</sup> |
| Strop |
drewniany (belka stropowa) + folia paroizolacyjna + wełna mineralna 15 cm + deski 2,2 cm + boazeria |
33.1 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (krokwiowo-jętkowa) + łaty i kontrłaty |
3.05 m<sup>3</sup> |
| Pokrycie dachu |
blachodachówka + folia paroprzepuszczalna + płyta OSB + wełna mineralna 15 cm + folia paroizolacyjna + boazeria |
128.87 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
15.0 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (5 szt.) |
5.31 m<sup>2</sup> |
| Sposób ogrzewania |
elektryczne |
|
