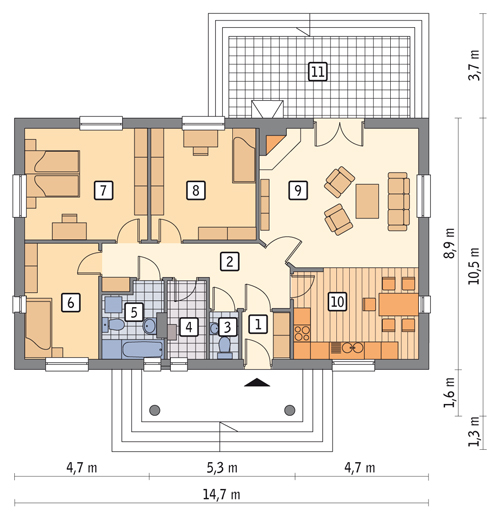

rzut parteru
Opis i metraż pomieszczeń
| 1. |
przedsionek |
2.7 m2 |
| 2. |
hol |
10.9 m2 |
| 3. |
wc |
1.6 m2 |
| 4. |
kotłownia |
3.6 m2 |
| 5. |
łazienka |
5.1 m2 |
| 6. |
sypialnia |
10.4 m2 |
| 7. |
sypialnia |
17.7 m2 |
| 8. |
sypialnia |
13.3 m2 |
| 9. |
pokój dzienny |
26.0 m2 |
| 10. |
kuchnia |
14.0 m2 |
| 11. |
taras |
p. 14.2 m2 |
| RAZEM: |
119.5 m2 |
rzut parteru lustro
przekrój
Plan sytuacyjny
Minimalne wymiary działki: 22.70 m x 19.70 m
Projekt dostępny także w technologii szkieletu drewnianego (Murator C06S).
{ $projekt->ZAKRES_ZMIAN}
{ $projekt->ZAWARTOSC_PAKIETU }
Proponowane materiały
| Ławy fundamentowe |
żelbetowe szerokości 50-60 cm, wysokości 30 cm (24,24 m) |
8.84 m<sup>3</sup> |
| Ściany fundamentowe |
bloczek betonowy 24 cm + polistyren ekstrudowany 6 cm + rapówka + 2 x roztwór asfaltowy obustronnie |
60.88 m<sup>2</sup> |
| Ściany zewnętrzne |
murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 12 cm + tynk wewnętrzny |
128.79 m<sup>2</sup> |
| Ściany wewnętrzne |
murowane: cegła dziurawka 12 cm + tynk obustronnie |
97.7 m<sup>2</sup> |
| Podłoga na gruncie |
podsypka piaskowa 45 cm + płyta betonowa 10 cm + 2 x papa na lepiku + wełna skalna (Stropoterm) 2 cm + szlichta betonowa 4 cm + wykończenie podłogi |
112.66 m<sup>2</sup> |
| Strop |
drewniany (dolny pas wiązara) + wełna mineralna 16 cm + folia paroizolacyjna + płyta gipsowo-kartonowa |
124.56 m<sup>2</sup> |
| Konstrukcja dachu |
drewniana (wiązar dachowy) + łaty i kontrłaty |
7.33 m<sup>3</sup> |
| Pokrycie dachu |
dachówka cementowa + folia paroprzepuszczalna |
175.0 m<sup>2</sup> |
| Elewacja |
na fragmentach ścian płytki klinkierowe |
28.5 m<sup>2</sup> |
| Okna i drzwi balkonowe |
PCV lub drewniane o powierzchni do 2 m<sup>2</sup> (4 szt.) |
3.6 m<sup>2</sup> |
| Sposób ogrzewania |
kocioł na gaz |
|
